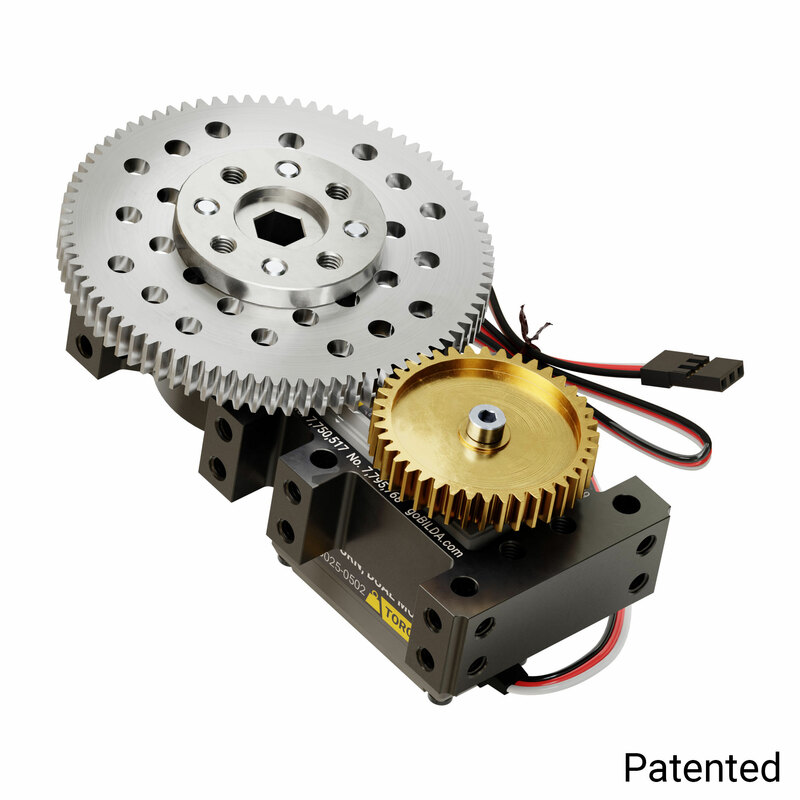

Stingray-2 Servo Gearbox (0.34 sec/60°, 30RPM, 700 oz-in Coppia, 900° Rotation)

available also in continuos rotation mode

SPECS

Weight 218g
Gear Ratio 2:1
Voltage Range 4.8-8.4V
No-Load Speed (4.8V) 0.50 sec/60° (20 RPM)
No-Load Speed (6.0V) 0.40 sec/60° (25 RPM)
No-Load Speed (7.4V) 0.32 sec/60° (30 RPM)
Stall Torque (4.8V) 480 oz-in (34.6 kg.cm )
Stall Torque (6.0V) 600 oz-in (43.2 kg.cm)
Stall Torque (7.4V) 700 oz-in (50.4 kg.cm)
No-Load Current (4.8V) 150mA
No-Load Current (6V) 160mA
No-Load Current (7.4V) 200mA
Stall Current (4.8V) 2000mA
Stall Current (6V) 2500mA
Stall Current (7.4V) 3000mA
Motor Type Brushed DC
Direction with Increasing PWM Signal Counter Clockwise
Max PWM Range 500-2500µsec
Travel per μsec 0.45°/µsec
Max Rotation 900° (2.5 Turns)
Pulse Amplitude 3-5V
Deadband Width 4μsec
Wire Length 300mm (11.81″)
Wire Gauge 22AWG
Connector Type 3-Pos TJC8 Servo Connector [MH-FC]
Intellectual Property Patented

195,33 (160,11 + IVA)

Available

SKU: 3215-0001-0002 Category:

Stingray-2 Servo Gearbox (0.34 sec/60°, 30RPM, 700 oz-in Coppia, 900° Rotation)

195,33 (160,11 + IVA)

Available

SKU: 3215-0001-0002 Category:

available also in continuos rotation mode

SPECS

Weight 218g
Gear Ratio 2:1
Voltage Range 4.8-8.4V
No-Load Speed (4.8V) 0.50 sec/60° (20 RPM)
No-Load Speed (6.0V) 0.40 sec/60° (25 RPM)
No-Load Speed (7.4V) 0.32 sec/60° (30 RPM)
Stall Torque (4.8V) 480 oz-in (34.6 kg.cm )
Stall Torque (6.0V) 600 oz-in (43.2 kg.cm)
Stall Torque (7.4V) 700 oz-in (50.4 kg.cm)
No-Load Current (4.8V) 150mA
No-Load Current (6V) 160mA
No-Load Current (7.4V) 200mA
Stall Current (4.8V) 2000mA
Stall Current (6V) 2500mA
Stall Current (7.4V) 3000mA
Motor Type Brushed DC
Direction with Increasing PWM Signal Counter Clockwise
Max PWM Range 500-2500µsec
Travel per μsec 0.45°/µsec
Max Rotation 900° (2.5 Turns)
Pulse Amplitude 3-5V
Deadband Width 4μsec
Wire Length 300mm (11.81″)
Wire Gauge 22AWG
Connector Type 3-Pos TJC8 Servo Connector [MH-FC]
Intellectual Property Patented

European Costumers

Questo servoriduttore Stingray-2 è azionato dal servo di coppia a 5 giri goBILDA®. Questo cambio introduce un rapporto di trasmissione esterno 2:1 per ridurre la gamma aumentando la coppia e la precisione di due volte. Se questo rapporto non soddisfa le tue esigenze, assicurati di controllare le altre opzioni di Servo Gearbox.

Avere il servo montato nel cambio isola il carico su un albero mozzo in acciaio che è supportato da una coppia di cuscinetti a sfera per proteggere il servo da eventuali carichi assiali. Il cambio apre un mondo di possibilità di montaggio grazie ai fori filettati M4 su ciascun lato che si trovano sulla griglia per la compatibilità in tutto il sistema goBILDA®. Il mozzo sulla parte superiore del cambio fornisce fori filettati a cui fissarsi, ma puoi anche scegliere di fissarlo direttamente all’ingranaggio di uscita in alluminio utilizzando hardware M4 e distanziatori o distanziali. Il foro REX da 8 mm dell’albero del mozzo può azionare un albero REX da 8 mm o fungere da passacavo.

Se non sei abituato a usare un servoriduttore, è proprio come un normale servo solo più grande. Mentre la gamma e la coppia potrebbero essere maggiori dei servi a cui sei abituato, il segnale di controllo è identico. Si collegherà semplicemente a un ricevitore R/C, un controller Arduino, Raspberry Pi o REV. Inoltre, poiché il servo non è stato modificato in alcun modo, è legale FTC!

Questo servoriduttore è disponibile sia in modalità feedback che in modalità continua. In modalità feedback, il tuo segnale controlla la posizione. In modalità continua, il segnale controlla la velocità e la direzione. Indipendentemente dall’acquisto, è sempre possibile passare all’altra modalità con un servoprogrammatore 3102-0001-0001. Questo perché il servo di coppia a 5 giri goBILDA® utilizzato per alimentare il cambio è un servo a doppia modalità.
