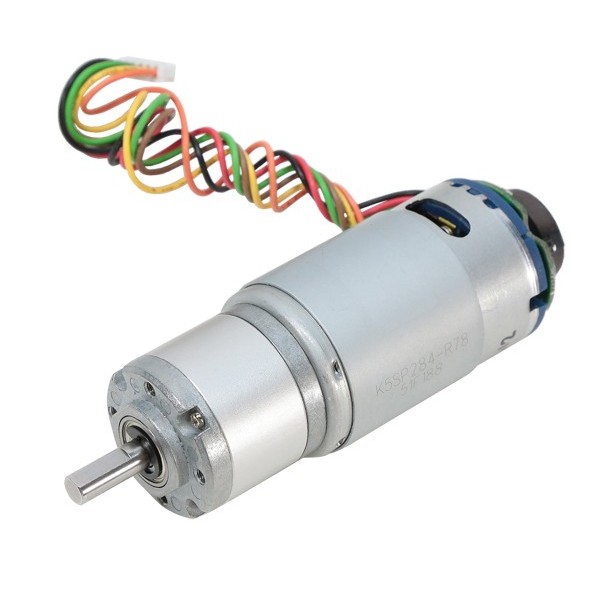

1,621 RPM HD Premium Planetary Gear Motor w/Encoder

Voltage (Nominal) 12V
Voltage Range (Recommended) 6V – 12V
Speed (No Load)* 1,621 rpm
Current (No Load)* 0.51A
Current (Stall)* 20A
Torque (Stall)* 97.2 oz-in (7 kgf-cm)
Gear Ratio 5:1
Gear Material Metal
Gearbox Style Planetary
Motor Type DC
Motor Brush Type Graphite
Output Shaft Diameter 6mm (0.236”)
Output Shaft Style D-shaft
Output Shaft Support Dual Ball Bearings
Electrical Connection PH Series JST 6-pin Connector (2mm Pitch)
Operating Temperature -10°C ~ +60°C
Mounting Screw Size M3 x 0.5mm
Product Weight 310g (10.9oz)
Encoder: Cycles Per Revolution (Motor Shaft) 12
Encoder: Cycles Per Revolution (Output Shaft) 60
Encoder: Countable Events Per Revolution (Motor Shaft) 48
Encoder: Countable Events Per Revolution (Output Shaft) 240
Encoder Type Relative, Quadrature
Encoder Sensor Type Magnetic (Hall Effect)
Encoder Sensor Input Voltage Range 2.4 – 2.6V
Encoder Sensor Output Pulse Amplitude ~=Sensor Input Voltage

82,70 (67,79 + IVA)

Checking...

94 in stock

SKU: 638334 Categories: , , Tags: , ,

1,621 RPM HD Premium Planetary Gear Motor w/Encoder

82,70 (67,79 + IVA)

Checking...

94 in stock

SKU: 638334 Categories: , , Tags: , ,

Voltage (Nominal) 12V
Voltage Range (Recommended) 6V – 12V
Speed (No Load)* 1,621 rpm
Current (No Load)* 0.51A
Current (Stall)* 20A
Torque (Stall)* 97.2 oz-in (7 kgf-cm)
Gear Ratio 5:1
Gear Material Metal
Gearbox Style Planetary
Motor Type DC
Motor Brush Type Graphite
Output Shaft Diameter 6mm (0.236”)
Output Shaft Style D-shaft
Output Shaft Support Dual Ball Bearings
Electrical Connection PH Series JST 6-pin Connector (2mm Pitch)
Operating Temperature -10°C ~ +60°C
Mounting Screw Size M3 x 0.5mm
Product Weight 310g (10.9oz)
Encoder: Cycles Per Revolution (Motor Shaft) 12
Encoder: Cycles Per Revolution (Output Shaft) 60
Encoder: Countable Events Per Revolution (Motor Shaft) 48
Encoder: Countable Events Per Revolution (Output Shaft) 240
Encoder Type Relative, Quadrature
Encoder Sensor Type Magnetic (Hall Effect)
Encoder Sensor Input Voltage Range 2.4 – 2.6V
Encoder Sensor Output Pulse Amplitude ~=Sensor Input Voltage

European Costumers

1621 RPM HD Planetary Gear Motor w/ Encoder



Doppi cuscinetti a sfere

Ingranaggi in metallo

Movimento ingranaggio di tipo planetario

Compatibile con:

  • morsetti a serraggio (Clamping Hubs) da 6 mm
  • morsetti a vite (Set Screw Hubs) da 6 mm
  • pignoni (Pinion Gears) da 6 mm
  • ruote a disco (Disk Wheels)
  • ruote dentate (Hub Sprockets)
  • ingranaggi vari (Hub Gears)



Operating Specifications:
Operating Voltage Range: 6~12VDC
Rated Voltage: 12VDC
Rated Load: 1 kgf-cm (13.9 oz-in)
Operating Temperature: -10 ~ +60°C
Max No-Load Current: 0.51A
No-Load Speed: 1621 RPM
Min. Stall Torque: 7 kgf-cm (97.2 oz-in)
Max. Stall Current: 20A @ 12VDC
Dielectric Strength: 250 VAC
Motor Brush Type: Graphite
Output Power at Max. Efficiency: 14W
Gear Type: Planetary
Gear Ratio: 5:1
Bearing Type: Dual Ball Bearing
Shaft size: 6mm (0.236”)
Net Weight: 310g (10.9oz)

Pulse Per Revolution: 12








Nota

La coppia di stallo (stall torque o torque at stall) è la coppia prodotta da un motore quando la velocità di rotazione in uscita è zero, può anche significare il carico di coppia che porta la velocità di rotazione di un motore a annullarsi - cioè a causare lo stallo.
I motori elettrici continuano a fornire coppia quando sono in fase di stallo. Un motore elettrico lasciato in queste condizioni sono soggetti a surriscaldamento e sono possibili danni a causa della corrente troppo intensa.
